芯片簡介
SS6840為電機一體化應用提供一種大電流單通道集成電機驅動方案。SS6840有一路H橋驅動，可提供最大峰值電流7A，可驅動一個刷式直流電機，或者螺線管或者其它感性負載。
SS6840的功率輸出模塊由N型功率MOSFET組成H橋電路，包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可選擇為快衰減，慢衰減和混合衰減。
SS6840提供了一種低功耗睡眠模式來關斷內部電路，以達到非常低的靜態電流。這種睡眠模式通過設置nSLEEP引腳來實現。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障輸出管腳nFAULT引腳。

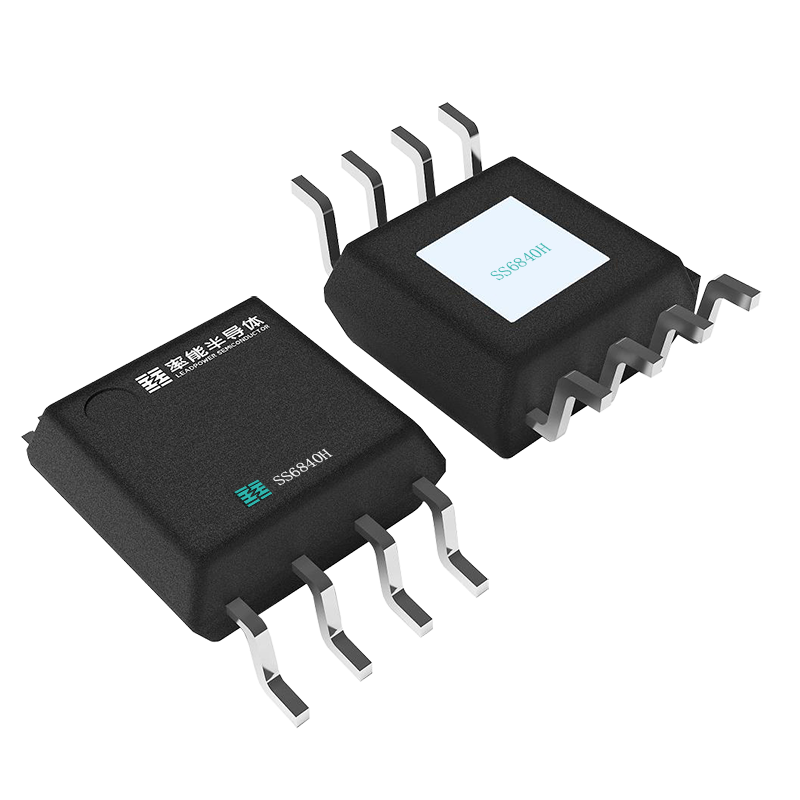

SS6840提供一種帶有裸露焊盤的ETSSOP20封裝，能有效改善散熱性能，且是無鉛產品，引腳框架采用100％無錫電鍍
芯片特點
l 單通道H橋電流控制電機驅動器
–單個直流有刷電機
–一個步進電機單相
–PWM控制接口
l 低導通阻抗的金屬氧化物半導體場效應晶體管 (MOSFET)
– 24V，Ta = 25°C時可實現7.0A最大驅動電流（在保證散熱良好條件下）
– 24V，Ta= 25°C時RDS(HS+LS)為150mΩ（典型值HS + LS）
l 最大供電耐壓50V
l 睡眠模式低電流
l 內置3.3V基準電壓
l 帶散熱片的表面貼裝封裝
l 保護特性
– 過流保護 (OCP)
– 熱關斷 (TSD)
– 欠壓閉鎖 (UVLO)
– 故障顯示Pin（nFAULT）
