芯片簡介

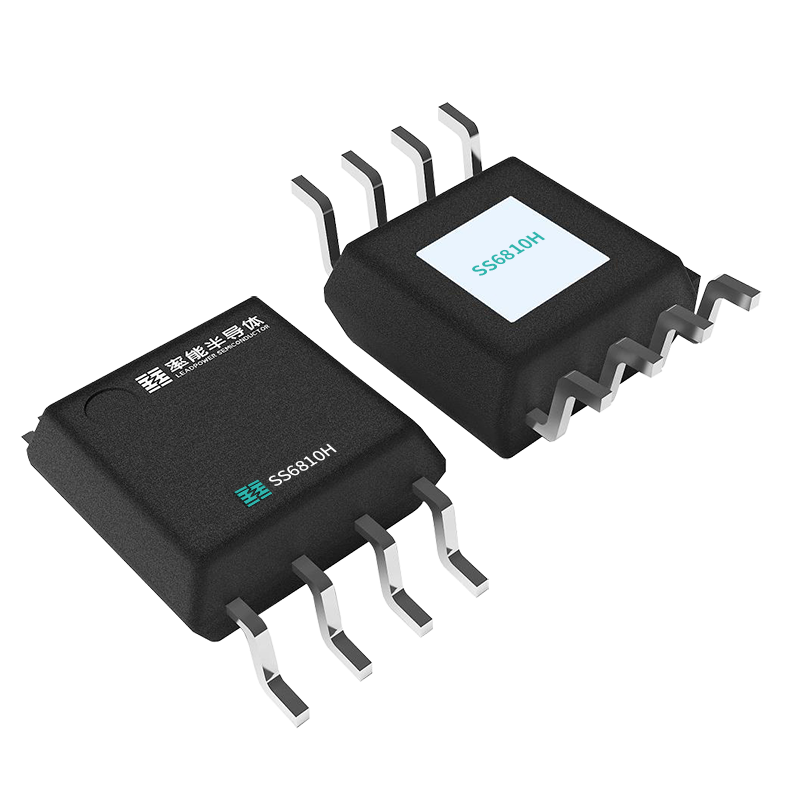

SS6810H 是一款由 PWM 電流驅動的雙極低功 耗電機驅動集成芯片。
SS6810H 有兩路 H 橋驅 動，最大輸出 32V /1.0A。輸入接口采用 Pala-IN 的 驅動方式，電流衰減模式可選擇為快衰減、慢衰減 和混合衰減，且可以任意設置快衰減與慢衰減的比 例，從而更平穩高效的控制電機驅動。此外，采用 單一電源供電可以有效的簡化系統級設置的難度。
SS6810H 采用 ETSSOP20 173mil 封裝，可以 有效改善散熱性能，符合 Rohs 規范，引腳框架 100％無鉛。
芯片特點
1.0 A 電流驅動能力
工作電壓范圍：10V-32V
低 RDS(ON)電阻
PARA-IN 驅動模式
PWM 電流整流/限流
2 bits 電流控制，提供 4 個電流臺階
可任意設置快慢衰減比例的電流衰減模式
邏輯輸入管腳內置下拉電阻
過溫保護功能
過流嵌流及短路保護自恢復功能
低壓保護功能
